Как выбрать кабель для зарядки электромобиля: стандарты, совместимость и практические советы

Кабель для зарядки электромобиля — это не просто провод с разъёмом на конце. От его типа, допустимого тока, количества фаз и качества исполнения зависят скорость зарядки, безопасность оборудования и удобство ежедневной эксплуатации. Неправильно подобранный кабель может ограничить мощность зарядной станции, не подойти к разъёму автомобиля или оказаться несовместимым с конкретным режимом зарядки.

На рынке Беларуси представлены электромобили европейского, американского, японского и китайского происхождения. Поэтому перед покупкой важно учитывать не только марку машины, но и её региональную версию, установленный разъём и характеристики бортового зарядного устройства. В этой статье разберём основные стандарты и расскажем, как выбрать кабель для домашней и общественной зарядки.

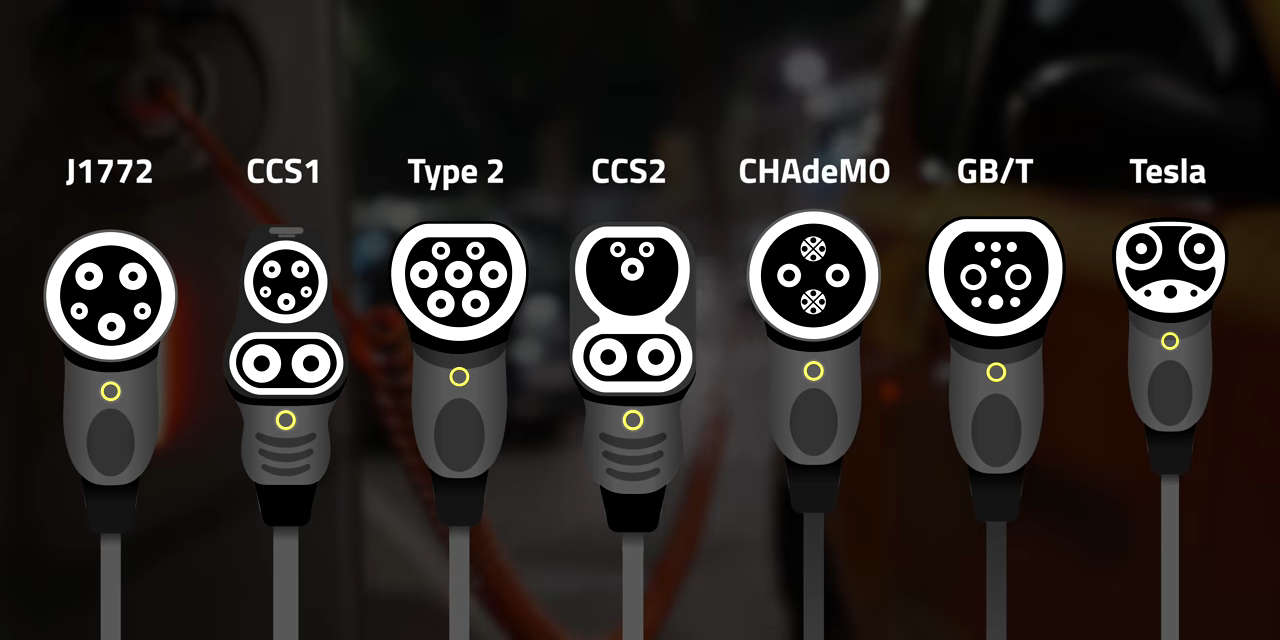

Какие бывают зарядные кабели

Все кабели для электромобилей можно условно разделить на три основные категории:

• переносные кабели Mode 2 для зарядки от бытовой розетки;
• кабели Mode 3 для подключения автомобиля к AC-станции;
• кабели постоянного тока для быстрой DC-зарядки.

Они отличаются назначением, конструкцией, допустимой мощностью и способом управления процессом зарядки.

Кабель Mode 2 для бытовой розетки

Mode 2 применяется, когда автомобиль подключается к обычной розетке 220 В. В состав такого комплекта входит кабель с разъёмом для автомобиля и блоком контроля на проводе. Этот блок часто называют IC-CPD или портативным зарядным устройством.

Он контролирует наличие заземления, состояние соединения, ток зарядки и некоторые параметры безопасности. В зависимости от модели ток может составлять 8, 10, 13 или 16 А. При напряжении 230 В максимальная мощность обычно находится в диапазоне от 1,8 до 3,7 кВт.

Такой вариант подходит для резервной зарядки, поездок на дачу или эксплуатации там, где нет стационарной станции. Однако использовать Mode 2 как постоянное решение следует с осторожностью. Бытовая розетка должна быть исправной, иметь качественные контакты и отдельную линию, рассчитанную на длительную нагрузку.

Подключать автомобиль через дешёвый удлинитель, переходник, тройник или катушку не рекомендуется. Контакты могут нагреваться, а слабая проводка — перегружаться. В частном доме безопаснее установить отдельную линию с защитным автоматом и устройством защитного отключения, а для регулярной зарядки использовать Wallbox.

Кабель Mode 3 для AC-станции

Mode 3 предназначен для подключения электромобиля к зарядной станции переменного тока. Наиболее распространённая конфигурация в Беларуси и Европе — Type 2 с обеих сторон: один коннектор подключается к автомобилю, второй — к станции.

Такой кабель не содержит полноценного силового преобразователя. Он обеспечивает передачу энергии и обмен сигналами между электромобилем и зарядной станцией. Система определяет допустимый ток и не начинает подачу энергии, пока разъёмы не подключены корректно.

Кабели Type 2 — Type 2 выпускаются в разных вариантах:

• на 16 А для мощности до 3,7 кВт в однофазной сети или до 11 кВт в трёхфазной;
• на 32 А для мощности до 7,4 кВт в однофазной сети или до 22 кВт в трёхфазной;
• однофазные и трёхфазные;
• длиной от 4 до 7,5 метра и более.

Для большинства владельцев электромобилей оптимальным выбором становится трёхфазный кабель на 32 А. Он позволяет заряжаться на станциях мощностью до 22 кВт, если это поддерживают автомобиль и электросеть. Даже при эксплуатации на станции 7,4 или 11 кВт такой кабель останется универсальным решением для будущего.

Важно понимать: кабель на 22 кВт не заставит автомобиль принимать 22 кВт. Если бортовое зарядное устройство рассчитано только на 7,4 или 11 кВт, фактическая скорость будет ограничена возможностями машины.

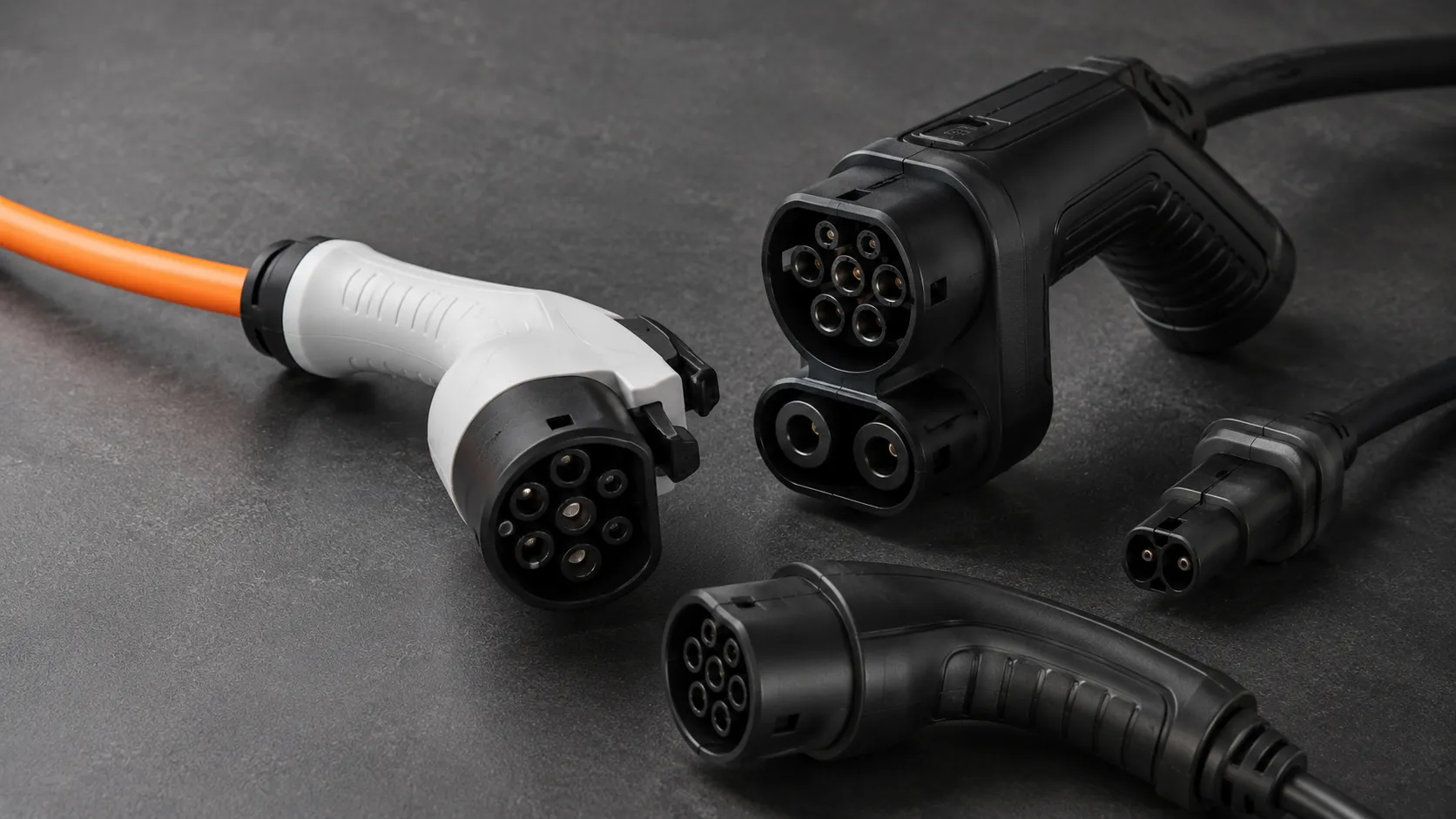

Основные стандарты разъёмов

Type 1 — J1772

Type 1, также известный как SAE J1772, — однофазный разъём, который широко применялся на автомобилях для японского и североамериканского рынка. Он рассчитан на зарядку переменным током и обычно поддерживает мощность до 7,4 кВт при напряжении 230 В и токе 32 А.

Разъём Type 1 имеет пять основных контактов:

• два силовых — для переменного тока;
• контакт защитного заземления;
• сигнальные контакты для определения подключения и допустимого тока.

Type 1 можно встретить на некоторых версиях Nissan Leaf, Mitsubishi Outlander PHEV, Kia Soul EV, Chevrolet Volt и других автомобилей, поставлявшихся из США или Японии. У конкретной модели характеристики могут отличаться, поэтому перед покупкой кабеля необходимо проверить данные по автомобилю.

Для машины с Type 1 и станции с Type 2 используется кабель Type 2 — Type 1. В такой конфигурации сторона Type 2 подключается к станции, а Type 1 — к автомобилю. Это распространённое решение для владельцев электромобилей, ввезённых из Японии или США.

Type 2 — Mennekes

Type 2 — основной стандарт переменного тока в Европе и наиболее распространённый вариант для современных электромобилей в Беларуси. Он применяется на домашних Wallbox, общественных AC-станциях и зарядных устройствах многих европейских и китайских автомобилей.

Type 2 может использоваться как в однофазной, так и в трёхфазной сети. В зависимости от оборудования он поддерживает:

• до 7,4 кВт при однофазном подключении;
• до 11 кВт при трёхфазном подключении;
• до 22 кВт при трёхфазном подключении и токе 32 А.

Разъём Type 2 используется на автомобилях Volkswagen, Audi, BMW, Mercedes-Benz, Hyundai, Kia европейских версий, Renault, Peugeot, Tesla европейского рынка и многих китайских моделях.

Для AC-зарядки важно различать кабель Type 2 — Type 2 и вариант Type 2, который уже закреплён на станции. На некоторых общественных станциях кабель встроен, а на других необходимо использовать собственный. Перед поездкой следует уточнить конструкцию конкретной станции.

CCS - Combo 2

CCS2, или Combo 2, — стандарт быстрой зарядки постоянным током, принятый в Европе и широко используемый в Беларуси. Он создан на основе Type 2: верхняя часть разъёма отвечает за AC-зарядку, а два дополнительных контакта снизу — за передачу постоянного тока высокой мощности.

CCS2 устанавливается на большинстве современных европейских электромобилей, а также на многих китайских моделях, предназначенных для европейского рынка. Через этот порт автомобиль может заряжаться:

• от AC-станции переменного тока;
• от DC-станции постоянного тока.

Кабель CCS2 обычно уже закреплён на быстрой станции. Покупать отдельный CCS2-кабель для обычной эксплуатации чаще всего не требуется. Исключение могут составлять специальные мобильные устройства или нестандартные решения.

При выборе автомобиля с CCS2 необходимо учитывать, какую мощность DC-зарядки он поддерживает. Наличие разъёма CCS2 само по себе не означает возможность зарядки на 150 или 200 кВт. Одни модели принимают 50 кВт, другие — 100–150 кВт и более.

CCS Combo 1

CCS1 используется преимущественно на автомобилях североамериканского рынка. В его основе лежит Type 1 с двумя дополнительными контактами для быстрой зарядки постоянным током.

Автомобиль с CCS1 не сможет напрямую подключиться к станции CCS2 без специального переходника. Однако использование адаптера допустимо только при подтверждённой совместимости по электрическим параметрам и протоколу обмена данными. Универсальные переходники неизвестного происхождения могут быть небезопасны и не всегда обеспечивают корректный запуск зарядной сессии.

При покупке автомобиля из США важно заранее проверить, какие станции доступны в регионе эксплуатации. В белорусской инфраструктуре чаще встречается CCS2, поэтому владельцу машины с CCS1 может потребоваться качественный сертифицированный адаптер.

CHAdeMO

CHAdeMO — стандарт быстрой зарядки постоянным током, который встречается на многих японских электромобилях. В первую очередь это Nissan Leaf, а также некоторые модели Mitsubishi, Peugeot, Citroën и других производителей.

Разъём CHAdeMO конструктивно отличается от CCS и не может подключаться к нему напрямую. Кабель, как правило, установлен на самой DC-станции. Перед поездкой необходимо убедиться, что нужная зарядная точка поддерживает именно CHAdeMO.

В последние годы новые автомобили всё чаще получают CCS2, поэтому количество станций CHAdeMO постепенно может сокращаться. Тем не менее для большого числа Nissan Leaf этот стандарт остаётся актуальным, особенно на маршрутах, где работают комбинированные станции.

GB/T

GB/T — китайский стандарт зарядки. Он применяется на автомобилях, изначально предназначенных для внутреннего рынка Китая. В отличие от европейской системы, для AC- и DC-зарядки используются отдельные разъёмы.

На китайском автомобиле могут быть установлены:

• GB/T AC для зарядки переменным током;
• GB/T DC для быстрой зарядки постоянным током.

Совместимость с белорусскими станциями зависит от конкретной модели, года выпуска и установленного оборудования. Некоторые автомобили имеют переход на европейские стандарты, а другие требуют адаптеров или специальных решений. Поэтому при покупке электромобиля из Китая необходимо проверять не только марку и батарею, но и тип зарядного порта.

Как подобрать кабель под конкретную модель

Выбор следует начинать с технических характеристик автомобиля, а не с внешнего вида разъёма. Необходимо проверить четыре параметра.

1. Тип разъёма на автомобиле. В руководстве по эксплуатации или спецификации машины будет указано, какой порт установлен: Type 1, Type 2, CCS1, CCS2, CHAdeMO или GB/T. Визуальная проверка также полезна, но при покупке автомобиля из-за границы лучше подтвердить информацию по VIN и заводской комплектации.
2. Максимальная мощность AC-зарядки. Этот параметр показывает, сколько энергии автомобиль может принимать от Wallbox или общественной AC-станции. Возможные варианты: около 3,7 кВт — однофазная зарядка током 16 А; 7,4 кВт — однофазная зарядка током 32 А; 11 кВт — трёхфазная зарядка током 16 А; 22 кВт — трёхфазная зарядка током 32 А. Если автомобиль поддерживает только 3,7 кВт, приобретение кабеля на 22 кВт не сократит время зарядки. Однако более мощный кабель может быть оправдан как универсальный вариант для разных автомобилей и станций.
3. Количество фаз. Для однофазной зарядки подходит кабель с одной силовой линией. Для использования трёхфазных станций на 11 или 22 кВт нужен трёхфазный кабель. Нельзя рассчитывать, что трёхфазный кабель автоматически увеличит мощность зарядки. Результат определяется всей системой: автомобилем, станцией, настройками тока и доступной мощностью электросети.
4. Допустимый ток. Наиболее распространены кабели на 16 и 32 А. Кабель должен соответствовать не только станции, но и защитному оборудованию. Для домашней установки специалист проверяет сечение проводов, автоматический выключатель, устройство защитного отключения и выделенную мощность.

В Беларуси в частных домах встречаются как однофазные, так и трёхфазные вводы. Перед покупкой станции и кабеля важно уточнить, какая мощность реально доступна объекту. Если подключение ограничено, установка мощной станции не даст ожидаемой скорости и может привести к перегрузке сети.

Какую длину кабеля выбрать

Стандартная длина кабеля составляет примерно 4–5 метров. Этого обычно достаточно для подключения автомобиля к станции на парковочном месте.

Кабель длиной 6–7,5 метра удобнее, если:

• зарядный порт автомобиля расположен далеко от места установки станции;
• парковка не всегда позволяет подъехать одной и той же стороной;
• станция установлена на стене или стойке с неудобным расположением разъёма;
• кабель планируется использовать на разных объектах.

Слишком длинный кабель занимает больше места, имеет больший вес и может сильнее запутываться. Кроме того, его нельзя складывать с острыми перегибами или оставлять под колёсами. Для домашнего применения лучше выбирать длину, которая обеспечивает запас, но не создаёт лишних петель на земле.

На что обратить внимание при покупке

Сечение и качество проводников

Кабель должен быть рассчитан на заявленный ток при длительной нагрузке. Особенно важно это для зарядки на 32 А и при эксплуатации в закрытом пространстве. Слишком тонкий провод может нагреваться, снижать эффективность и создавать дополнительную нагрузку на разъёмы.

Защита от влаги и пыли

Для Беларуси актуальна эксплуатация при дожде, снеге, морозе и перепадах температуры. Коннекторы и корпус должны иметь подходящую степень защиты. При этом подключать кабель с мокрыми или загрязнёнными контактами нельзя: перед соединением их необходимо очистить и убедиться в отсутствии повреждений.

Температурный диапазон

Зимой кабель становится менее эластичным, а его изоляция должна сохранять свойства при низких температурах. Не стоит выбирать продукцию без указания рабочего диапазона и производителя. Эксплуатация на сильном морозе также может ограничиваться самим автомобилем и зарядной станцией.

Фиксация и защита разъёма

Качественный коннектор должен плотно фиксироваться в порте автомобиля. При подключении не должно быть чрезмерного люфта, заедания или необходимости прикладывать силу. После зарядки рекомендуется закрывать защитные крышки и хранить кабель в сухом месте.

Наличие сертификатов и гарантии

Для зарядного оборудования важны соответствие стандартам, понятное происхождение и гарантийная поддержка. Не стоит ориентироваться только на низкую цену: кабель работает с большими токами и должен быть рассчитан на регулярную многократную эксплуатацию.

Типичные ошибки владельцев электромобилей

Одна из распространённых ошибок — покупка кабеля только по названию автомобиля. Одна и та же модель может выпускаться для разных рынков и иметь Type 1, Type 2, CCS1 или CCS2.

Вторая ошибка — выбор кабеля по максимальной мощности станции без учёта возможностей автомобиля. Если машина принимает 7,4 кВт, кабель на 22 кВт не сделает зарядку быстрее.

Третья проблема — использование переходников неизвестного качества. Адаптер должен соответствовать стандарту, току, напряжению и протоколу связи. Особенно осторожно нужно относиться к решениям для CCS и GB/T.

Наконец, не следует постоянно использовать бытовую розетку без проверки электропроводки. Для регулярной зарядки лучше установить отдельную станцию и подобрать кабель, соответствующий её мощности.

Какой кабель выбрать в итоге

Для европейского электромобиля с Type 2 оптимальным универсальным вариантом обычно является трёхфазный кабель Type 2 — Type 2 на 32 А. Он подходит для большинства AC-станций в Беларуси и позволяет использовать мощность до 22 кВт при наличии соответствующей поддержки.

Для автомобиля с Type 1 потребуется кабель Type 2 — Type 1. Если машина оборудована CCS2, для быстрой зарядки отдельный кабель обычно не нужен: он уже установлен на DC-станции. Владельцам автомобилей с CHAdeMO или CCS1 необходимо заранее проверять доступность подходящих станций либо использовать сертифицированный адаптер.

Автомобилям китайского рынка требуется индивидуальная проверка разъёмов GB/T и возможностей перехода на европейскую инфраструктуру. При сомнениях лучше обратиться к специалисту, который проверит автомобиль, зарядную станцию и условия подключения.

Правильно выбранный кабель обеспечивает безопасную и предсказуемую зарядку электромобиля. При покупке необходимо учитывать тип разъёма, поддерживаемую мощность, количество фаз, допустимый ток, длину, качество изоляции и условия эксплуатации.

Для большинства электромобилей европейского рынка в Беларуси актуальны Type 2 для AC-зарядки и CCS2 для быстрой зарядки постоянным током. Однако автомобили из США, Японии и Китая могут иметь другие стандарты, поэтому универсального кабеля для всех моделей не существует.
