Типы зарядных устройств для электромобилей: подробный обзор для водителей в Беларуси

Зарядное устройство - один из ключевых элементов инфраструктуры электромобиля. От его типа зависят скорость пополнения запаса энергии, требования к электросети, стоимость установки и удобство ежедневной эксплуатации. Одни станции подходят для ночной зарядки дома, другие позволяют быстро подготовить автомобиль к дальней поездке, а третьи рассчитаны на коммерческое использование и интенсивный поток транспорта.

На белорусском рынке электромобилей встречаются машины с разными разъёмами, зарядными мощностями и архитектурой батареи. Поэтому перед покупкой домашней станции или использованием общественной инфраструктуры важно понимать, чем отличаются AC- и DC-зарядки, какие стандарты применяются в Беларуси и почему заявленная мощность станции не всегда означает такую же скорость зарядки автомобиля.

Как работает зарядка электромобиля

Аккумулятор электромобиля хранит энергию в постоянном токе DC. Однако в бытовой электросети используется переменный ток AC. Поэтому при зарядке от обычной розетки или AC-станции преобразование выполняет бортовое зарядное устройство автомобиля. Именно его возможности определяют максимальную мощность зарядки переменным током.

При подключении к DC-станции преобразователь находится уже внутри самой зарядной станции. Постоянный ток поступает непосредственно в тяговую батарею, минуя бортовое зарядное устройство. Благодаря этому можно использовать значительно большую мощность и сократить время ожидания.

Система управления постоянно контролирует напряжение, температуру аккумулятора, уровень заряда и состояние кабеля. По мере заполнения батареи мощность обычно снижается. Поэтому зарядка с 10 до 80 процентов происходит заметно быстрее, чем с 80 до 100 процентов.

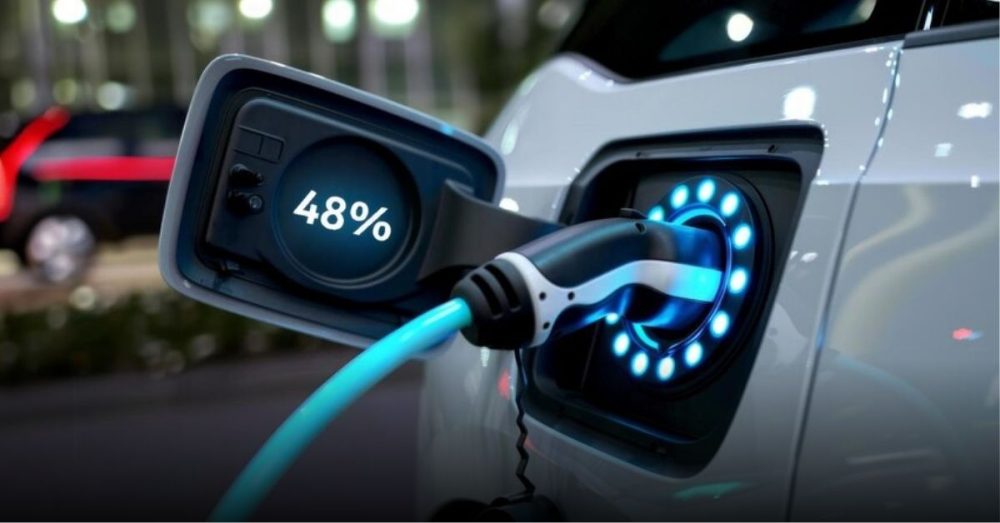

Зарядка AC: оптимальный вариант для дома

AC-зарядные устройства работают от переменного тока и являются наиболее распространённым решением для повседневной эксплуатации. Их мощность обычно составляет от 2,3 до 22 кВт, однако конкретные показатели зависят от электросети и бортового зарядного устройства автомобиля.

Бытовая розетка

Самый простой способ зарядить электромобиль использовать стандартную розетку 220 В. В таком случае применяют переносное устройство Mode 2 с блоком контроля на кабеле. Оно ограничивает ток, контролирует соединение и обеспечивает базовую защиту от неисправностей.

Для большинства автомобилей зарядка от обычной розетки происходит с мощностью около 2–3 кВт. За час можно получить запас хода примерно на 10–20 километров, но итоговый показатель зависит от модели, температуры и стиля движения.

Такой способ подходит для редкого использования или как резервный вариант. Для постоянной эксплуатации розетка должна быть отдельной, исправной и рассчитанной на продолжительную нагрузку. Подключение через дешёвый удлинитель, тройник или розетку с ослабленными контактами недопустимо: это повышает риск нагрева и повреждения проводки.

Настенная зарядная станция

Настенная зарядная станция - стационарное зарядное устройство, которое устанавливается на стене или специальной стойке. Оно подключается к отдельной линии электроснабжения через автоматический выключатель и защитное оборудование. В зависимости от модели станция может работать от однофазной сети 220 В с мощностью 3,7–7,4 кВт либо от трёхфазной сети 380 В с мощностью 11–22 кВт.

Для частного дома наиболее популярны станции на 7,4 или 11 кВт. Например, батарею ёмкостью 60 кВт·ч теоретически можно зарядить примерно за 6–9 часов с учётом потерь и снижения мощности в конце цикла. Этого достаточно, чтобы пополнять запас энергии ночью.

Станции на 22 кВт имеют смысл только при наличии соответствующей выделенной мощности и автомобиля, который способен принимать 22 кВт по AC. Многие электромобили ограничены 7,4 или 11 кВт, поэтому более мощная станция не всегда ускорит процесс.

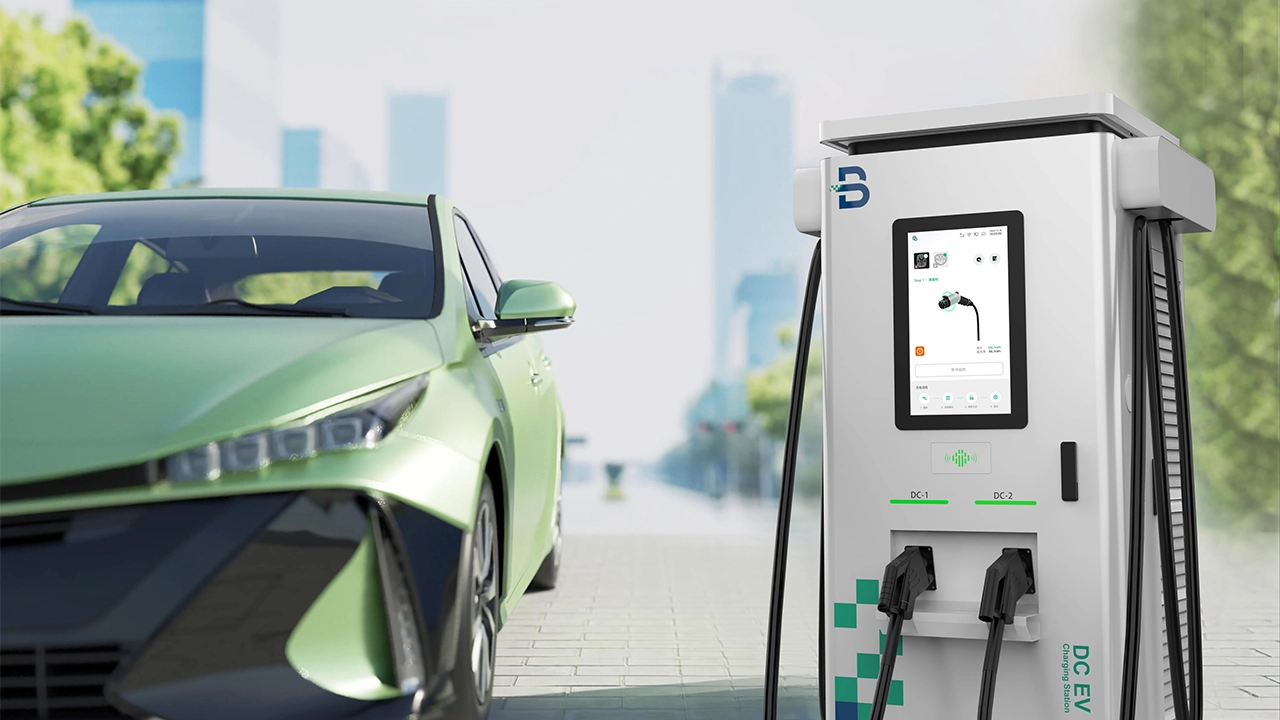

Зарядка DC: высокая скорость и большие требования

DC-станции, или станции быстрой зарядки, преобразуют переменный ток в постоянный внутри собственного силового модуля. Они способны передавать энергию непосредственно аккумулятору с мощностью от нескольких десятков до сотен киловатт.

Быстрая зарядка

К распространённым вариантам относятся станции мощностью 25–50 кВт. Они удобны на городских парковках, возле торговых объектов, сервисных центров и на междугородних маршрутах. Электромобиль с аккумулятором средней ёмкости на такой станции может пополнить заряд с 20 до 80 процентов примерно за 30–60 минут.

Более мощные устройства на 100–180 кВт и выше позволяют сократить остановку до 15–30 минут, если автомобиль поддерживает соответствующую мощность. Однако максимальный показатель зависит не только от станции, но и от модели машины, температуры батареи, уровня заряда и текущей нагрузки.

Наиболее высокая мощность доступна в начале сессии, когда аккумулятор разряжен. После достижения примерно 70–80 процентов система постепенно снижает ток, чтобы защитить элементы батареи. Поэтому на дальних маршрутах обычно выгоднее несколько коротких зарядок, чем ожидание полного заполнения аккумулятора.

Что важно знать о мощности DC-станции

Если на станции указано 150 кВт, это не означает, что каждый подключённый автомобиль получит именно такую мощность. Ограничения могут возникать из-за:

максимальной мощности зарядки автомобиля;
температуры аккумуляторной батареи;
уровня заряда;
особенностей программного обеспечения;
распределения мощности между двумя разъёмами;
технических ограничений электросети.

Перед поездкой следует проверить не только расположение станции, но и её разъём, мощность, режим работы и доступность оплаты. В Беларуси часть зарядной инфраструктуры работает через мобильные приложения или личные кабинеты операторов. На отдельных объектах могут использоваться банковские карты, QR-коды или другие способы идентификации.

Основные стандарты и разъёмы

Type 2

Type 2 основной европейский стандарт для зарядки переменным током. Он широко применяется в Беларуси и используется большинством современных европейских электромобилей и гибридов. Через Type 2 автомобиль подключается к домашней Wallbox или общественной AC-станции.

CCS2

CCS2, или Combo 2, объединяет разъём Type 2 и два силовых контакта для постоянного тока. Это один из самых распространённых стандартов быстрой зарядки в Европе и на белорусских станциях. Один порт позволяет использовать как AC-, так и DC-зарядку.

CHAdeMO

CHAdeMO встречается преимущественно на электромобилях японского производства, включая некоторые версии Nissan Leaf и Mitsubishi. Стандарт поддерживает быструю зарядку постоянным током, однако в новых моделях постепенно уступает место CCS2. Перед поездкой владельцу автомобиля с CHAdeMO необходимо убедиться, что нужная станция оснащена соответствующим кабелем.

GB/T

GB/T используется в автомобилях китайского рынка. Такие машины могут иметь отдельные разъёмы для AC- и DC-зарядки. Перед эксплуатацией автомобиля в Беларуси важно проверить совместимость с местной инфраструктурой. Иногда требуется переходник, однако его применение допустимо только при соответствии по току, напряжению и протоколу обмена данными.

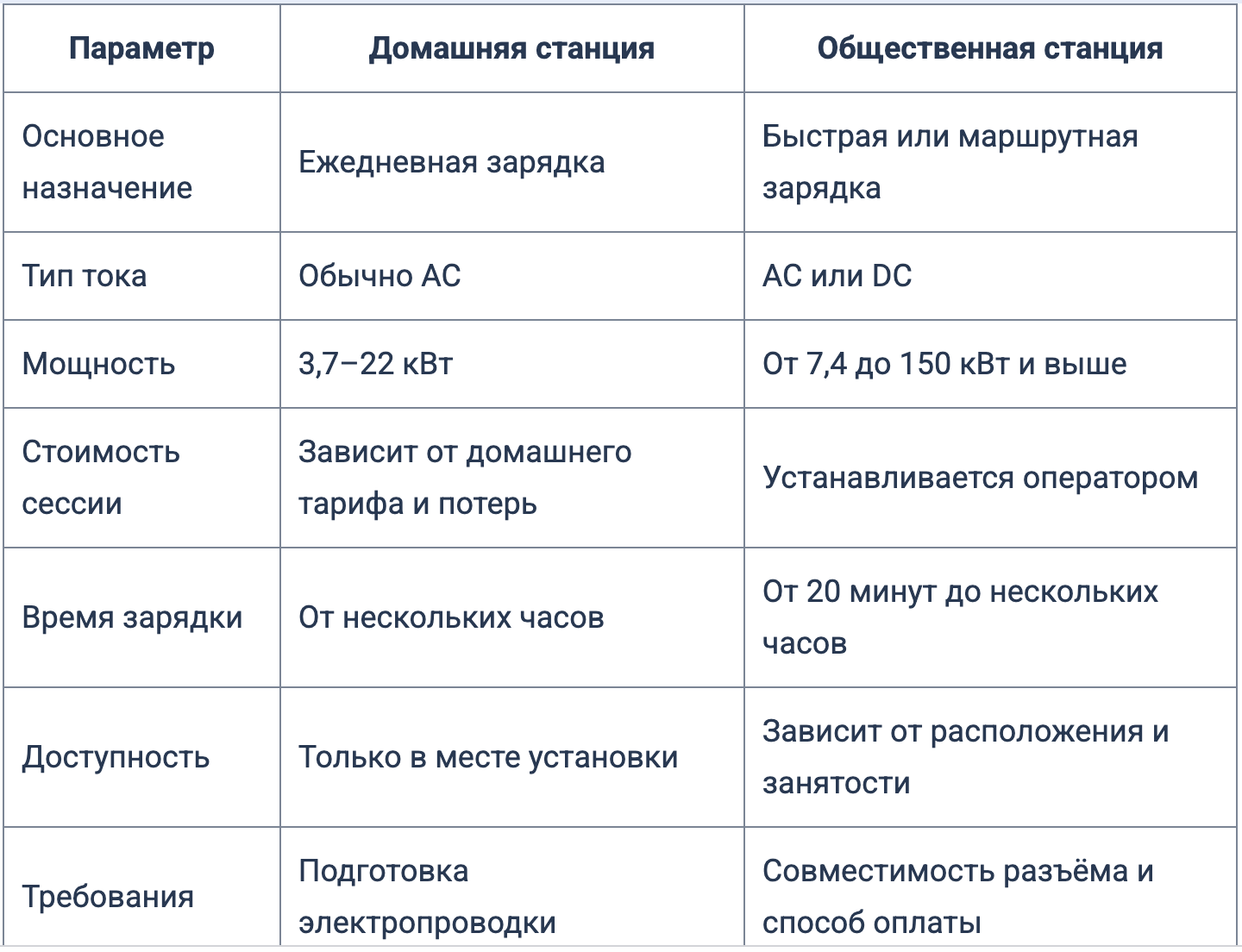

Сравнение домашних и общественных зарядных станций

Домашняя зарядка

Главное преимущество домашней станции предсказуемость. Водитель подключает автомобиль вечером и получает заряженную батарею утром. Не нужно ехать на отдельную локацию, ждать освобождения разъёма или зависеть от режима работы объекта.

Домашняя AC-станция также бережнее вписывается в ежедневный график. Медленная зарядка ночью обычно удобнее и экономичнее, чем регулярное использование мощной DC-станции. Кроме того, при грамотном подборе мощности можно снизить нагрузку на электросеть и избежать лишних расходов на модернизацию ввода.

Перед установкой в частном доме специалист должен проверить состояние вводного кабеля, сечение проводников, выделенную мощность, заземление и возможность монтажа отдельной защитной линии. В гараже или на открытой парковке оборудование должно иметь подходящую степень защиты от влаги, пыли и перепадов температуры.

В многоквартирном доме установка сложнее. Нельзя самостоятельно подключаться к общедомовой сети или прокладывать кабель через места общего пользования без согласований. Вопросы размещения станции, доступа к электроэнергии и оплаты потребления необходимо решать с управляющей организацией, товариществом собственников или владельцем парковки.

Общественные станции

Общественная инфраструктура необходима тем, кто не может установить зарядку дома, а также водителям, которые совершают дальние поездки. AC-станции удобны во время длительной парковки возле торгового центра, офиса или гостиницы. DC-станции предназначены для быстрой остановки по пути.

При выборе общественной станции важно учитывать реальную мощность, а не только её номинальное значение. Не менее важны наличие нужного кабеля, стоимость подключения, минимальная сумма оплаты, возможность предварительного запуска сессии и правила парковки после завершения зарядки.

В Беларуси зарядные станции особенно важны на направлениях между крупными городами и вдоль основных автомобильных трасс. Зимой следует закладывать дополнительный запас времени и энергии: низкая температура снижает доступную мощность зарядки и увеличивает расход электроэнергии на отопление салона и батареи. Перед дальней поездкой желательно заранее проверить несколько альтернативных точек, поскольку отдельная станция может быть занята или временно недоступна.

Безопасность при использовании зарядных устройств

Качественная зарядная станция должна иметь защиту от перегрузки, короткого замыкания, утечки тока, перегрева и неправильного подключения. В зависимости от оборудования применяются автоматические выключатели, устройства защитного отключения и защита от постоянной составляющей тока.

Нельзя использовать повреждённый кабель, мокрые разъёмы и самодельные переходники неизвестного качества. После завершения зарядки сначала следует остановить сессию через автомобиль или станцию, а затем отсоединить кабель. При монтаже необходимо соблюдать требования производителя и привлекать квалифицированного электрика.

Особое внимание требуется уделить кабелю. Для AC-зарядки используются переносные кабели Type 2 - Type 2, а для некоторых автомобилей необходим кабель с другим типом коннектора. В DC-инфраструктуре кабель чаще всего закреплён на станции. Его нельзя сильно перегибать, тянуть или оставлять на проезжей части.

Как выбрать зарядное устройство

Выбор следует начинать не с максимальной мощности, а с характеристик автомобиля и условий эксплуатации. Нужно узнать:

какой разъём установлен на автомобиле;
какую мощность он принимает по AC и DC;
какая ёмкость аккумулятора;
где будет проходить основная зарядка;
какая мощность доступна на объекте;
требуется ли удалённое управление и учёт потребления.

Для частного дома чаще всего достаточно настенной зарядной станции на 7,4 или 11 кВт. Водителям, которые регулярно путешествуют между городами, важно наличие совместимого DC-стандарта и заранее продуманный маршрут. Тем, кто покупает электромобиль с китайского рынка, следует особенно внимательно проверить соответствие разъёмов и протоколов зарядки белорусской инфраструктуре.

AC-зарядка является практичным решением для ежедневного пополнения энергии, особенно дома или на длительной парковке. DC-станции нужны для быстрого восстановления запаса хода в поездках и при высокой загрузке автомобиля. Домашняя станция обеспечивает удобство и контроль, а общественная инфраструктура даёт мобильность и возможность путешествовать на большие расстояния.

Оптимальная система зарядки определяется не максимальной мощностью, а совместимостью с автомобилем, состоянием электросети, доступным бюджетом и реальным режимом эксплуатации. Перед установкой оборудования в Беларуси важно оценить электрическую нагрузку, правильно подобрать защиту и учитывать сезонные условия. Специалисты ev-car.by помогут выбрать подходящую станцию, зарядное устройство, проверить совместимость и организовать безопасную зарядку электромобиля дома или на коммерческом объекте.
